Назначение

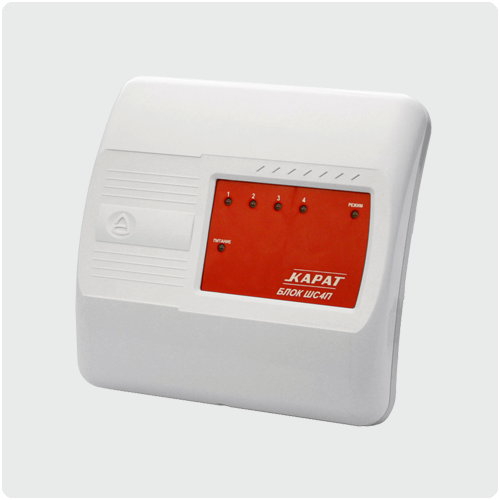

Блок расширения шлейфов сигнализации Блок ШС4П (далее БШС4П) предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи информации о состоянии охранных и пожарных извещателей в центральный блок КАРАТ. Кроме того, БШС4П осуществляет прием и выполнение команд от центрального блока (ЦБ), а также запуск местного оповещения. В прибор встроен резервированный источник питания под аккумулятор 12 В, 2,2 А/ч.
Прибор КАРАТ позволяет подключить до 57-ми блоков расширения БШС4П. Подключение блока к прибору осуществляется по 2-х проводной линии.
Канал связи между ЦБ и внешними блоками БШС4П защищен несколькими способами, обеспечивающими гарантированную доставку и закрытость информации, а также серьезно осложняющими внешние попытки вмешательства в работу системы.
Особенности
- Подключение внешнего (местного) оповещателя
- Светодиодные индикаторы ШС отображают состояние каждого из 4-х шлейфов
- Задание параметров ШС осуществляется с помощью БИУ
- 2 исполнительных реле с перекидными контактами для каждой пары ШС
- Подключение скважины ключа Touch Memory
- Возможность подключения аккумулятора 2,2 А/ч
Технические характеристики
| Информационная ёмкость (кол-во шлейфов) |
4 |
| Напряжение питания (ток постоянный) |
11...14 В |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более |
1, 5 мА |
| Количество исполнительных реле |
2 |
| Постоянное напряжение, коммутируемое контактами реле, не более |
36 В |
| Переменное напряжение, коммутируемое контактами реле, не более |
220 В |
| Ток, коммутируемый реле, не более |
1 А |
| Количество выходов типа «открытый коллектор» |
4 |
| Ток потребления по выходу «Оповещение», не более |
0,4 А |
| Ток потребления по выходу «Лампа» для питания световых оповещателей, не более |
0,04 А |
| Регистрируются нарушения пож./охр. шлейфа длительностью, более |
350 мс |
| Не регистрируются нарушения пож./охр. шлейфа длительностью, менее |
250 мс |
| Напряжение в ЛК в состоянии ОБРЫВ |
20 ±1 В |
| Напряжение в ЛК в состоянии НОРМА |
16 ±2 В |
| Длина адресной линии, не более |
1000 м |
| Диапазон рабочих температур |
-30...+50 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
93% |
| Вес |
0,15 кг |
| Габаритные размеры |
205x200x80 мм |
| Срок службы, не менее |
10 лет |
|
