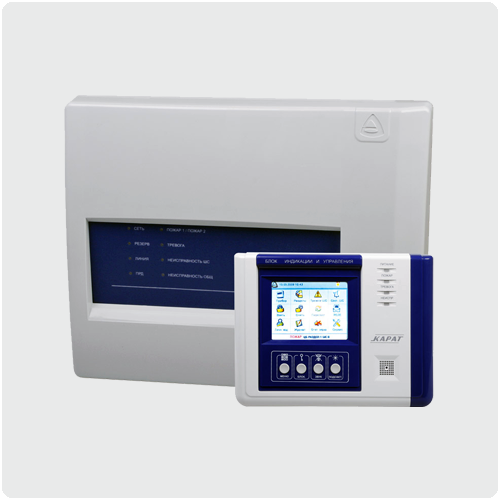

Прибор «Карат» с БИУ TFT предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
Прибор обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.
В состав прибора «КАРАТ» входят центральный блок (далее ЦБ), выносной сенсорный блок индикации и управления (далее БИУ) и адресные модемы для обеспечения связи между ЦБ и БИУ по адресной двухпроводной линии.

Особенности

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
• Прибор может работать как в составе интегрированной системы безопасности «ЛАВИНА», так и автономно.
• Прибор автоматически определяет нужный режим работы: если при сканировании были найдены подключенные коммуникаторы (универсальный или IP), то прибор будет работать как объектовый прибор системы «Лавина»; если коммуникаторы не подключены, то прибор работает в автономном режиме.
• ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.
• Возможность подключения блоков реле БР-4. БР-4 управляет четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля.
• Два варианта исполнения ЦБ: в пластиковом и в металлическом корпусе.
• В приборе в металлическом корпусе для удобства монтажа используются разрывные клеммники.
• Выносной блок индикации и управления (устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м).
• Раздельная или групповая постановка ШС на охрану (снятие с охраны).
• Управление с клавиатуры БИУ и электронными ключами Touch Memory. При использовании считывателя «ПС-01» возможно управление бесконтактными Proximity-картами.
• При работе в системе «Лавина» в память прибора можно занести охранный ключ с признаком «работа под принуждением».
• Возможность использования ключа «Контроль наряда» с передачей извещения «Контроль наряда» на БИУ и/или пульт централизованного наблюдения (ПЦН) «Лавина».
• Энергонезависимые часы реального времени и журнал событий. Регистрация до 30 000 событий.
• Предельно простое управление основными функциями.
• Гибкая настройка конфигурации прибора.
• Запись параметров в прибор с помощью электронного ключа iButton DS1996 или USB-программатора. Данные записываются в переносное запоминающее устройство из базы данных, расположенной на ПК. Кроме того, USB-программатор также может считывать настройки из прибора для дальнейшего переноса в базу данных или другой прибор.
• Три уровня доступа к органам управления прибора обеспечивают защиту от несанкционированного управления прибором.
• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС восстановился. При этом линия ПЦН восстанавливается, а остальные встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается.
• Выдает сигнал тревоги при нарушении или пожаре на объекте на пульт централизованного наблюдения (ПЦН) по одной из 4-х линий типа «сухой контакт». Передача сигналов тревоги на ПЦН осуществляется разрывом (независимо от вида питания), либо (опционально) замыканием линий ПЦН, с помощью контактов реле.
• Четыре выхода оповещения: «Лампа», «Сирена», «Оповещение о пожаре» (далее «Оповещение») и «Неисправность» с контролем соединительных линий на обрыв и короткое замыкание.
• Автоматический контроль всех линий оповещения на обрыв или короткое замыкание.
• Автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.
• При отключении питания прибор запоминает состояние ШС.
• Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.
• Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.
• Для защиты от перенапряжения на входе каждого ШС применяются супрессоры.
• Выход «+12 В» для питания и сброса извещателей.
• Выход «Вых» с выходным напряжением 12 В для питания БИУ, извещателей или оповещателей.

Технические характеристики
