| Назначение
Прибор «Карат» с БИУ предназначен для охраны различных объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.
Прибор обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

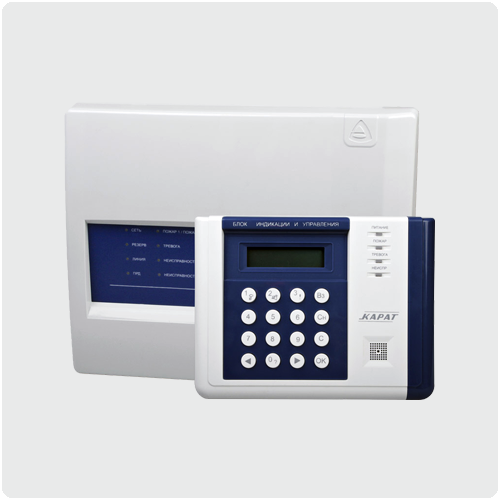

В состав прибора «КАРАТ» входят центральный блок (далее ЦБ), выносной блок индикации и управления (далее БИУ) и адресные модемы для обеспечения связи между ЦБ и БИУ по адресной двухпроводной линии.
Особенности
- Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
- Прибор может работать как в составе интегрированной системы безопасности «ЛАВИНА», так и автономно.
- Прибор автоматически определяет нужный режим работы: если при сканировании были найдены подключенные коммуникаторы (универсальный или IP), то прибор будет работать как объектовый прибор системы «Лавина»; если коммуникаторы не подключены, то прибор работает в автономном режиме.
- ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.
- Возможность подключения блоков реле БР-4. БР-4 управляет четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля.
- Два варианта исполнения ЦБ: в пластиковом и в металлическом корпусе.
- В приборе в металлическом корпусе для удобства монтажа используются разрывные клеммники.
- Выносной блок индикации и управления (устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м).
- Раздельная или групповая постановка ШС на охрану (снятие с охраны).
- Управление с клавиатуры БИУ и электронными ключами Touch Memory. При использовании считывателя «ПС-01» возможно управление бесконтактными Proximity-картами.
- При работе в системе «Лавина» в память прибора можно занести охранный ключ с признаком «работа под принуждением».
- Возможность использования ключа «Контроль наряда» с передачей извещения «Контроль наряда» на БИУ и/или пульт централизованного наблюдения (ПЦН) «Лавина».
- Энергонезависимые часы реального времени и журнал событий. Регистрация до 30 000 событий.
- Предельно простое управление основными функциями.
- Гибкая настройка конфигурации прибора.
- Запись параметров в прибор с помощью электронного ключа iButton DS1996 или USB-программатора. Данные записываются в переносное запоминающее устройство из базы данных, расположенной на ПК. Кроме того, USB-программатор также может считывать настройки из прибора для дальнейшего переноса в базу данных или другой прибор.
- Три уровня доступа к органам управления прибора обеспечивают защиту от несанкционированного управления прибором.
- Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС восстановился. При этом линия ПЦН восстанавливается, а остальные встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается.
- Выдает сигнал тревоги при нарушении или пожаре на объекте на пульт централизованного наблюдения (ПЦН) по одной из 4-х линий типа «сухой контакт». Передача сигналов тревоги на ПЦН осуществляется разрывом (независимо от вида питания), либо (опционально) замыканием линий ПЦН, с помощью контактов реле.
- Четыре выхода оповещения: «Лампа», «Сирена», «Оповещение о пожаре» (далее «Оповещение») и «Неисправность» с контролем соединительных линий на обрыв и короткое замыкание.
- Автоматический контроль всех линий оповещения на обрыв или короткое замыкание.
- Автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.
- При отключении питания прибор запоминает состояние ШС.
- Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.
- Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.
- Для защиты от перенапряжения на входе каждого ШС применяются супрессоры.
- Выход «+12 В» для питания и сброса извещателей.
- Выход «Вых» с выходным напряжением 12 В для питания БИУ, извещателей или оповещателей.
Состав
- Центральный блок (ЦБ);
- Блок индикации и управления (БИУ);
- Блок расширения ШС (БШС4);
- Адресный модем (используется для обеспечения связи между ЦБ, БИУ, БШС4 по адресной двухпроводной линии).
Особенности
- Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
- ЦБ и БИУ, ЦБ и БШС4 соединяются с помощью адресной двухпроводной линии.
- БИУ предназначен для управления ЦБ и индикации его состояния.
- БШС4 предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей. БШС4 принимает и выполняет команды от ЦБ, а также запускает местное оповещение.
- Гибкое программирование параметров прибора с помощью БИУ, программатора, электронного ключа переноса данных Touch Memory (параметры записываются в ключ с компьютера через считыватель, подключенный к COM-порту) или непосредственно при подключении к компьютеру по USB.
- Программирование БШС4 осуществляется с помощью перемычек на плате блока (задаются порядковый номер, режимы работы оповещения, дополнительные параметры). Параметры ШС блока расширения могут задаваться с БИУ.
- Авторизация доступа с помощью пароля.
- Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.
- Функции "Тихая тревога" и "Автовозврат" для охранных шлейфов.
- Контроль прибытия наряда.
- Встроенные часы реального времени.
- Ведение журнала событий.
- Размер журнала 32 000 событий.
Технические характеристики
| Кол-во шлейфов на плате ЦБ |
24 |
| Емкость памяти кодов электронных ключей Touch Memory |
250 |
| Емкость журнала событий |
30 000 |
| Общее сопротивление линии питания БИУ, не более |
20 Ом |
| Длина адресной линии, не более |
1000 м |
| Сопротивление адресной линии, не более |
250 Ом |
| Информативность (кол-во видов извещений) |
12 |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа |
17±2 В |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более |
1,5 мА |
| Параметры выходов ПЦН («сухой контакт»): напряжение/ток, до |
72 В/50 мА |
| Ток потребления по выходу «12В» для питания извещателей, не более |
250 мА |
| Ток потребления по выходу «Лампа» для питания световых оповещателей, не более |
200 мА |
| Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более |
500 мА |
| Ток потребления по выходу «Оповещение», не более |
200 мА |
| Регистрируются нарушения пож./охр. шлейфа длительностью, более |
350 мс |
| Не регистрируются нарушения пож./охр. шлейфа длительностью, менее |
250 мс |
| Диапазон рабочих температур ЦБ |
-30...+50 °С |
| Диапазон рабочих температур БИУ |
-10...+50 °С |
| Относительная влажность воздуха при +40°С, не более |
90% |
| Напряжение питания сети (переменный ток 50 Гц) |
187...242 В |
| Напряжение питания от аккумулятора |
11,8...14,0 В |
| Напряжение питания БИУ от ЦБ |
10-14 В |
| Мощность, потребляемая от сети, не более |
15 ВА |
| Номинальная емкость встроенного аккумулятора |
7 Ач 12* Ач |
| Ток потребления прибора (ЦБ и БИУ) от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более |
285 мА |
| Ток потребления прибора с подключенными коммуникаторами, не более |
400 мА |
| Ток потребления БИУ |
100 мА |
| Масса ЦБ без аккумулятора, не более |
2,5 кг 3,2* кг |
| Масса БИУ, не более |
0,3 кг |
| Габаритные размеры ЦБ |
285х210х87 мм300х310х120* мм |
| Габаритные размеры БИУ |
190х146х44 мм |
| Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее |
40 000 ч |
| Срок службы, не менее |
10 лет |
|
