| Назначение

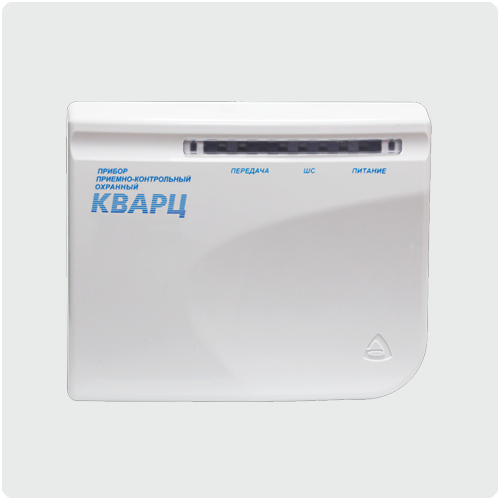

Прибор приёмно-контрольный охранный «Кварц Л» предназначен для работы в составе интегрированной системы безопасности «Лавина» в качестве объектового прибора. «Кварц Л» обеспечивает централизованную и локальную охрану объектов, оборудованных охранными извещателями с передачей информации о тревожных сообщениях и прочих событиях на специально оборудованный пульт централизованного наблюдения (ПЦН) службы охраны через сеть GSM в режиме «передача данных» (CSD) или GPRS.
Особенности
- Прибор работает с программным обеспечением «Лавина», начиная с версии 6.3.0 без удаленного программирования, а с версии 6.3.2 с удаленным программированием.
- Передача информации на ПЦН осуществляется через сеть GSM в режиме «передача данных» (CSD) или GPRS (используется интегрированный в плату прибора GT-коммуникатор с 2-мя SIM-картами).
- Режимы работы и используемые прибором идентификаторы (ключи TМ, Proximity-карты, цифровые коды, брелоки) задаются при программировании настроек прибора в АРМ Администратора или АРМ Инженера системы «Лавина».
- Прибор совместно с коммуникатором программируется:
- с помощью электронного ключа DS1996;
- с помощью USB-программатора;
- с ПК через USB-интерфейс с помощью USB-UART адаптера;
- удаленно с ПЦН, используя каналы доставки извещений;
- Один шлейф сигнализации;
- Управление прибором осуществляется:
- брелоками БН-Л-33 через устройство радиоуправления «Лидер», вариант 2;
- электронными ключами Touch Memory (далее – ключи ТМ) через порт ТМ;
- Proximity-картами (стандарта EM-Marin), цифровыми кодами и ключами ТМ через считыватель Портал*, вар. 2,8,10;
- удалённо с ПЦН;
* - приобретается отдельно, требует питания 12В;
- Три вида ключей:
- ключ охраны (постановка/снятие ШС на охрану/с охраны);
- ключ тревоги (сигнал тревоги на ПЦН);
- ключ контроля наряда (контроль прибытия опергруппы);
- Брелок может быть запрограммирован на три типа ключа (каждая кнопка - один ключ);
- Функция обучения ШС позволяет увеличить нагрузку ШС до 1,5 мА.
- Автоматический переход на питание от аккумулятора при перебоях в сети переменного тока. При этом на ПЦН отправляется извещение «Выключение сети».
- К прибору могут быть подключены внешние звуковые и световые оповещатели, либо другие исполнительные устройства с рабочим напряжением 12 В и общим током потребления не более 1 А.
- Для питания извещателей или оповещателей имеется выход «+12В» с выходным напряжением 12 В.
- Для питания и сброса состояния извещателей имеется отключаемый выход «+ИЗВ» с выходным напряжением 12 В.
- Для охранного ШС предусмотрен автовозврат в режим охраны.
- Возможность обновления прошивки;
Технические характеристики
| Информационная ёмкость (кол-во шлейфов) |
1 |
| Информативность (кол-во видов извещений) |
7 |
| Количество основных извещений прибора в составе «Лавина» |
21 |
| Емкость буфера событий |
64 |
| Общее количество идентификаторов |
32 |
| Время доставки тревожных сообщений при дозвоне с первой попытки |
15-30 с |
| Среднее время доставки тревожных сообщений по GPRS каналу |
3 с |
| Время занятия канала GSM |
5-7 с |
| Напряжение на входе ШС при номинальном сопротивлении шлейфа |
11±2 В |
| Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более |
1,5 мА |
| Ток потребления по выходу «12В» для питания извещателей, не более |
80 мА |
| Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более |
800 мА |
| Ток потребления по выходу «Лампа» для питания световых оповещателей, не более |
200 мА |
| Ток, коммутируемый реле ПЦН |
50мА |
| Напряжение/ток выходов ПЦН1 и ПЦН2, не более |
72 В |
| Не регистрируются нарушения пож./охр. шлейфа длительностью, менее |
250 мс |
| Напряжение питания (ток переменный) |
187...242 В |
| Напряжение питания (ток постоянный) |
11,8...14,0 В |
| Мощность, потребляемая от сети, не более |
5 Вт |
| Номинальная емкость резервной аккумуляторной батареи |
1,2 Ач |
| Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более |
35 мА |
| Ток потребления от аккумуляторной батареи в режиме тревоги, не более |
60 мА |
| Диапазон рабочих температур |
-30... 55 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
93% |
| Масса без аккумуляторной батареи, не более |
0,6 кг |
| Габаритные размеры |
185х150х55 мм |
| Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее |
40 000 ч |
| Срок службы, не менее |
10 лет |
|
