Назначение

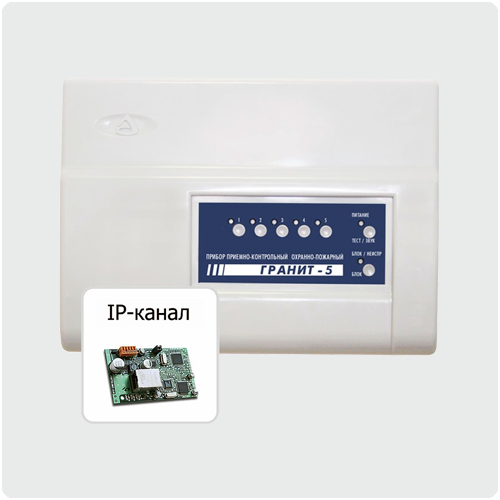

Гранит-5 (USB) с коммуникаторами предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" версии 6.3.0 и выше в качестве объектового прибора. "Гранит-3/5/8/12" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.
Для программирования прибора и коммуникаторов в его составе не требуется переводить оборудование в специальный режим. Перевод прибора в режим программирования осуществляется по команде от программного обеспечения.
Основные сведения
Основные режимы работы:
- дежурный режим;
- режим программирования;
«Гранит-5» может выдавать 9 видов извещений на встроенные и внешние индикаторы и оповещатели:
- «Норма» - передается замкнутым состоянием контактов реле ПЦН;
- «Тревога» - при срабатывании извещателя в охранном ШС;
- «Внимание» - при срабатывании одного извещателя в пожарном ШС;
- «Пожар» - при срабатывании двух извещателей или при повторном срабатывании извещателя после сброса состояния (в зависимости от выбранной тактики) в пожарном ШС;
- «Неисправность ШП" - при коротком замыкании или обрыве пожарного ШС;
- «Сеть» - при наличии напряжения в сети;
- «Резерв» - при переходе прибора на питание от аккумулятора;
- «Разряд» - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
- «Вскрытие» - при снятии крышки прибора.
По IP-каналу на ПЦН интегрированной системы безопасности «Лавина» передаются следующие виды извещений:
- «Старт прибора» - подача питания на прибор.
- «Взят на охрану» – ШС прибора поставлен на охрану (с указанием номера идентификатора).
- «Снят с охраны» – ШС прибора снят с охраны (с указанием номера идентификатора).
- «Прибор работает» – передается через программируемый интервал времени (от 12 мин до 24 ч.).
- «Тревога» – в охранном ШС прибора сработал извещатель.
- «Внимание» – в пожарном ШС сработал один ИП.
- «Пожар» – в пожарном ШС сработали один или два пожарных извещателя (в зависимости от настроек ШС).
- «Неисправность ШП» – неисправен пожарный ШС прибора.
- «Нет 220В» – напряжение сети питания 220 В отсутствует.
- «220В норма» – восстановление напряжения сети питания 220 В.
- «Выключение АБ» – отключение аккумулятора от клемм прибора.
- «АБ норма» – восстановление аккумулятора.
- «Санкционированное программирование» – прибор перепрограммирован.
- «Несанкционированное программирование» – прибор перепрограммирован, но код аутентификации не введен (или введён не правильно).
- «Конфигурация синхронизирована» - в базу данных записана конфигурация после программирования.
- «Конфигурация не синхронизирована» - неизвестная конфигурация, требуется перепрограммирование.
- «Корпус открыт/закрыт» – срабатывание тампера при открывании/закрывании крышки прибора.
- «Включение/выключение реле» – включение/выключение реле ПЦН1, ПЦН2, ОК.
- «Контроль наряда» – предъявлен ключ с признаком «Контроль наряда» (ключ контроля наряда).
- «Вызов наряда» - предъявлен ключ с признаком «Вызов наряда» (ключ тревоги).
- «Неисправность» – неисправность одного из параметров прибора: напряжение +24В, КЗ на выходе «+12В», неисправность выходов «ЛМП», «СИР», «ОК».
- «Норма» – (прибор в норме) неисправности устранены.
- «Перепостановка» - поставлен на охрану автовозвратом после тревоги. Либо перепостановка ШС с помощью обратного канала управления.
Для каждого ШС отдельно могут быть запрограммированы следующие параметры:
- тип ШС (пожарный, охранный);
- тактика (открытая/закрытая дверь – при охранном ШС, 2ИП/РЗ – при пожарном ШС);
- номер реле ПЦН, на который будет выдаваться сигнал тревога, пожар, внимание или неисправность ШП;
- круглосуточный режим (нет снятия/постановки ключом Touch Memory);
- наличие режима «тихая тревога»;
- интервал времени задержки постановки на охрану (3…90 секунд);
- интервал времени задержки включения сирены при нарушении охранных ШС и задержка извещения при задержке сирены (нет/да – 15 секунд).
Для прибора могут быть заданы следующие общие параметры:
- время звучания сирены при «Пожаре» (не ограничено / 4 минуты);
- автовозврат в режим охраны (для охранных ШС – нет / да 3 минуты);
- выдача сигнала «Внимание» на ПЦН (для пожарных ШС);
- подтверждение звуком постановки/снятия ШС на охрану внешним звуковым оповещателем;
- интервал передачи на ПЦН «Лавина» извещения «прибор работает» 12 минут… 24 часа;
- выдача извещения о неисправности прибора на реле ПЦН1 и отсутствии 220В на реле ПЦН1;
- номер основного коммуникатора (1 или 2);
- время переключения на резервный (1…8 минут) и обратно на основной (30 минут…4 часа) коммуникатор;
Записывать и считывать конфигурацию в приборе возможно как по частям, так всю сразу. Конфигурация прибора поделена на следующие части:
- Основные настройки прибора, настройки ШС;
- Настройки коммуникаторов (отдельно для каждого из двух возможных);
- Ключи прибора.
После программирования прибора при первом включении его в рабочий режим, на ПЦН «Лавина» поступает извещение «Санкционированное программирование».
Особенности
- 5 шлейфов сигнализации (ШС) с функциями охранных и/или пожарных.
- Передача информации на ПЦН осуществляется по сети TCP/IP (Internet, локальные сети) (используется IP-коммуникатор, версии 1.3).
- Прибор совместно с коммуникаторами программируется с компьютера ПЦН через USB или удаленно, используя каналы доставки извещений.
- Имеет обратный канал для управления шлейфами сигнализации (поставить/снять и вкл./выкл. реле).
- Режимы работы и используемые прибором электронные ключи управления задаются при программировании настроек прибора в АРМ администратора, АРМ инженера системы «Лавина» или специальной утилите Конфигуратор Гранит (Лавина) версии 3.Х.Х и выше.
- Наличие режима «Тихая тревога».
- Управление прибором осуществляется электронными ключами Touch Memory и/или кнопками на панели индикации и управления прибора и удалённо с ПЦН.
- Прибором можно также управлять бесконтактными картами Proximity стандарта EM-Marine, набором цифрового кода кнопками, специальными двухкнопочными брелоками и/или ключами ТМ с помощью универсального считывателя "Портал" варианты 2...8, производства НПО «Сибирский Арсенал» (с более подробной информацией об универсальном считывателе Вы можете ознакомиться в руководстве по эксплуатации на считыватель).
- Парольная защита органов управления прибора от несанкционированного доступа.
- Автоматический переход на питание от аккумулятора (АБ) при перебоях в сети 220В. Сигнал «Тревога» при этом не выдается.
- Имеется отдельный выход с напряжением 12 В для питания извещателей.
- Возможность передачи извещений «Тревога», «Внимание», «Пожар» и «Неисправность ШП» размыканием контактов реле «ПЦН1», «ПЦН2», «ОК» или организации автономной работы прибора.
- Возможность отправки SMS-сообщений о событиях на объекте на сотовый телефон владельца с помощью службы SMS-рассылки АРМ администратора системы «Лавина».
Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
Технические характеристики
Информационная ёмкость (кол-во шлейфов) |
5 |
Информативность (кол-во видов извещений) |
25 |
Количество основных извещений прибора в составе «Лавина» |
40 |
Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) |
64 |
Время доставки извещений по каналу IP |
от 5 с |
Напряжение на входе ШС при номинальном сопротивлении шлейфа |
19,5±0,5 В |
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более |
2 мА |
Напряжение/ток выходов ПЦН1 и ПЦН2, не более |
72 В/50 мА |
Ток потребления по выходу «ОК» |
300 мА |
Ток потребления по выходу «12В» для питания извещателей, не более |
200 мА |
Ток потребления по выходу «Лампа» для питания световых оповещателей, не более |
200 мА |
Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более |
1 А |
Диапазон рабочих температур |
-30...+50 °С |
Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
90% |
Мощность, потребляемая от сети, не более |
15 ВА |
Номинальная емкость резервной аккумуляторной батареи |
7 Ач |
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более |
120 мА |
Ток потребления от аккумуляторной батареи в режиме тревоги, не более |
124 мА |
Масса без аккумуляторной батареи, не более |
1 кг |
Габаритные размеры |
285х210х95 мм |
Срок службы, не менее |
10 лет |
|
|
