| Назначение

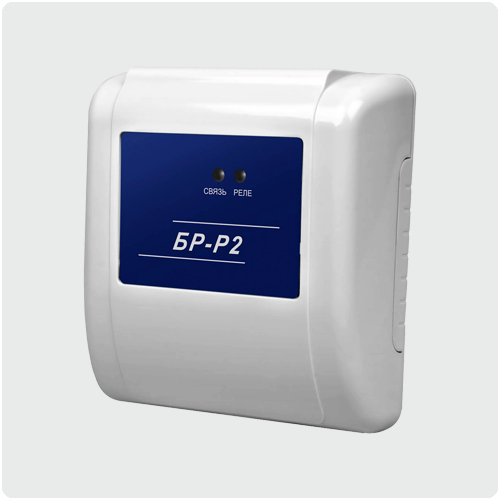

Устройство радиоканальное исполнительное БР-Р2 предназначено для удаленного управления электропитанием внешних устройств посредством коммутации нагрузки с помощью контактов перекидного реле.
Особенности
- Коммутация нагрузки напряжением до ~250В, ток до ~16А/~8А*;
- Питание от:
- батареи питания 3В (основной и резервной);
- внешнего источника питания 12В (РИП);
- сети переменного тока 220В.
- Выход 12/24В для питания внешних устройств.
- Управление БР-Р2 осуществляется:
- кнопками на панели индикации и управления БИУ-Р2;
- брелоками через центральный блок;
- брелоками напрямую;
- брелоками через другое исполнительное устройство (БР-Р2 или Розетка-Р2);
- при работе сценариев;
- удалённо с телефонов при помощи голосового меню.
- Контроль целостности линий входа и выхода коммутируемой нагрузки.
- Контроль выхода 12/24В на короткое замыкание и обрыв.
- Входы для подключения линии контроля внешнего устройства и выхода «неисправность» РИП.
- Исполнительное реле может находиться в состоянии «замкнуто», «разомкнуто», либо переключаться в режимах «1/1» (1 секунда – выкл., 1 секунда – вкл.) или «1/2» (1 секунда – выкл., 2 секунды – вкл.);
- При пропадании внешнего питания 220В или РИП 12В, питание БР-Р2 получает поочередно от двух батарей: основной и резервной. При разряде основной батареи, устройство переходит на работу от резервной.
- Наличие и работоспособность батарей периодически тестируется. При пониженном заряде БР-Р2 посылает на прибор сигнал о разряде основной батареи.
(*) - В зависимости от варианта БР-Р2;
Технические характеристики
| Количество реле |
1 |
| Количество линий контроля |
1 |
| Напряжение питания от сети ~50/60 Гц |
~100-240 В |
| Номинальное напряжение питания от РИП |
13,5 В |
| Допустимое напряжение питания от РИП |
11-14 В |
| Тип батарей питания. Основноя и резервная |
литиевая батарея CR123A 3,0 В |
| Коммутируемая нагрузка, не более |
~250 В 50/60 Гц ~16 А * |
| Коммутируемая мощность, не более |
3,5 кВт * |
| Постоянное напряжение коммутируемое реле, не более |
= 30 В |
| Оконечный резистор. Входы ЛК и НЕИСПР |
7,5 кОм |
| Минимальное напряжение, при котором возможен контроль исполнительной линии (ИЛ) |
10 В |
| Ток контроля ИЛ при напряжении =10 В / ~ 220 В |
0,2 мА / 3,5 мА |
| Максимальная дальность работы с брелоками * |
до 200 м |
| Время непрерывной работы от одного комплекта батарей - основной и резервной, при температуре +25 °С, не менее |
12 месяцев |
| Время работы после выдачи сигнала разряд основной батареи, не менее |
2 месяца |
| Степень защиты оболочкой по ГОСТ 14254 |
IP10 |
| Габаритные размеры, не более |
111×105×40 мм |
| Масса с батареями питания, не более |
220 г |
| Диапазон рабочих температур |
минус 10 … +50 °С |
(*) - Возможен вариант выпуска БР-Р2 с меньшей коммутируемой нагрузкой - до 8А, 1,7кВт
|
