| Назначение

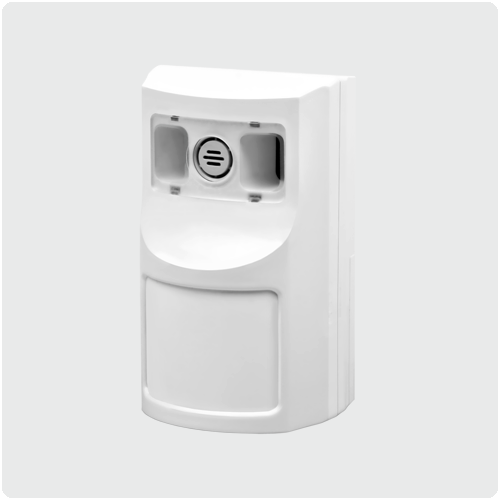

Извещатель охранный комбинированный акустический и оптико-электронный «Сонар-3» («Гонец») предназначен для обнаружения разрушения стекол, остекленных конструкций закрытых помещений, в том числе стеклопакетов, и для обнаружения проникновения в охраняемое пространство закрытого помещения.
Особенности
- В извещателе совмещены два канала обнаружения:
- акустический канал (АК) - для обнаружения разрушения стекол;
- инфракрасный канал (ИК) - для обнаружения проникновения в охраняемое пространство.
- Релейные выходы для каждого канала. При тревоге размыкаются контакты реле сработавшего канала.
- Раздельная светодиодная индикация для каналов ИК и АК.
- Обнаружение разбития разных типов стекол:
- обычные толщиной от 4 до 10 мм;
- узорчатые толщиной 3,5 мм;
- закаленные толщиной от 4 до 10 мм;
- армированные толщиной 5,5 мм;
- защищенные полимерной пленкой толщиной 4 мм (ламинированные), классы: А1, А2, А3.
- Извещатель формирует извещения: норма, тревога по каналу ИК, тревога по каналу АК.
- Возможность режима работы «обнаружение разрушения стекла с выпадением осколков».
- Максимальная площадь зоны обнаружения по ИК каналу благодаря использованию широкоугольной линзы.
- Температурная компенсация чувствительности ИК канала.
- Устойчив к перемещению мелких животных, перепадам фоновой освещенности, конвективным воздушным потокам, медленным изменениям температуры фона, импульсам напряжения по цепи питания, электростатическим разрядам и электромагнитным полям;
- Не создает помех для работы бытовой радиоэлектронной аппаратуры и других извещателей;
- Извещатель крепится на кронштейне, который входит в комплект поставки.
Технические характеристики
| Дальность обнаружения человека, не менее |
10 м |
| Максимальная дальность действия по каналу АК, не менее |
6 м |
| Напряжение питания (ток постоянный) |
от 10 до 15 В |
| Потребляемый ток |
25 мА |
| Время технической готовности (режим \"Включение\"), не более |
по каналу ИК-50 с
по каналу АК-10 с |
| Длительность тревожного извещения |
2 с |
| Допустимый ток через контакты реле, не более |
50 мА |
| Допустимое напряжение на разомкнутых контактах реле, не более |
72 В |
| Диапазон скоростей движения нарушителя |
от 0,3 до 3,0 м/с |
| Устойчивость к внешней засветке, не менее |
6500 лк |
| Площадь охраняемого стекла, не менее |
0,1 м2 |
| Диапазон рабочих температур |
-20...+50 °С |
| Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
95% |
| Габаритные размеры |
110х66х58 мм |
| Вес |
100 г |
| Срок службы, не менее |
10 лет |
|
