Назначение

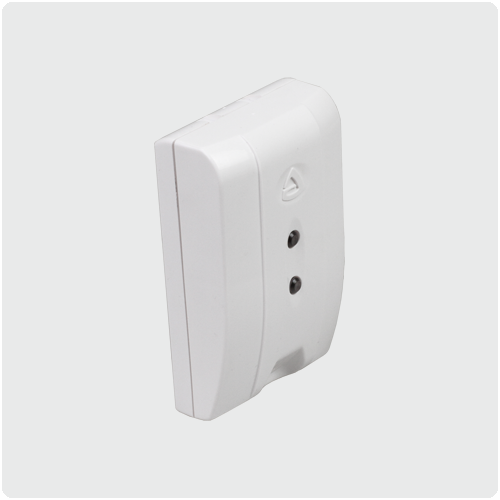

Извещатель охранный акустический звуковой поверхностный «Сонар-2» (в дальнейшем - извещатель) предназначен для обнаружения разрушения стекол, остекленных конструкций закрытых помещений, в том числе стеклопакетов.
Извещение о тревоге формируется увеличением тока в цепи шлейфа сигнализации (ШС). Для формирования сигнала «Тревога» извещатель должен зарегистрировать низкочастотный и высокочастотный сигналы и оценить характер их изменения в определенном интервале времени. Низкочастотный звуковой сигнал возникает в момент удара по стеклу, высокочастотный звуковой сигнал возникает в момент разрушения стекла.
Особенности
- Подключение извещателя к приемно-контрольному прибору осуществляется по двухпроводной схеме (питание по шлейфу).
- Извещатель может быть установлен на стенах, потолке или на торцах оконного проема.
- Раздельная индикация на высокочастотную и низкочастотную помехи.
- Возможность выбора одного из четырех уровней чувствительности.
- Встроенный микропереключатель (тампер) для выдачи тревожного извещения при несанкционированном вскрытии корпуса извещателя.
- Визуальный контроль состояния извещателя и помеховой обстановки внутри охраняемого помещения с помощью двух индикаторов с возможностью их раздельного отключения.
- Возможность выбора режима работы с выпадением осколков обеспечивает повышенную помехозащищенность (не рекомендуется для армированных и ламинированных типов стекол).
- Возможность подключения к ШС приемно-контрольных приборов (ПКП) производства НПО «Сибирский Арсенал» 2-3 извещателей, значительное увеличение времени работы ПКП от резервного источника питания за счет низкого потребления тока.
- Широкий диапазон допустимых напряжений питания извещателя от ШС ПКП: 8 … 30 В.
- При подключении к ШС не требуется соблюдения полярности питания и подбора оконечного резистора.
Технические характеристики
Максимальная дальность действия, не менее |
6 м |
Напряжение питания (ток постоянный) |
8…30 В |
Потребляемый ток |
0,5 мА |
Ток потребления в тревожном режиме |
8…12 мА |
Габаритные размеры |
90х57х34 мм |
Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более |
95% |
Диапазон рабочих температур |
20...+50 °С |
Длительность тревожного извещения |
0,4…0,6 сек |
Время технической готовности (режим \"Включение\"), не более |
10 сек |
Вес |
0,06 кг |
Срок службы, не менее |
5 лет |
Степень защиты оболочкой |
IP40 |
|
