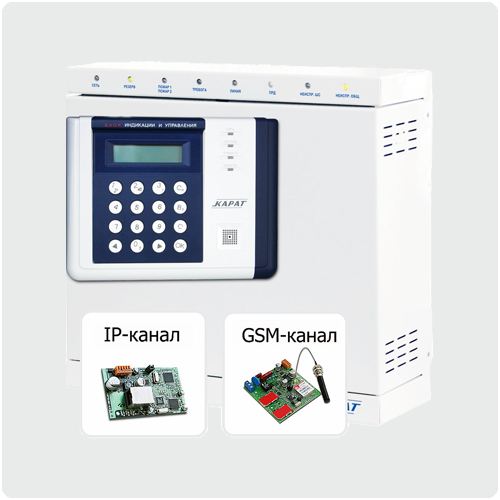

«Карат-М» с универсальным и IP-коммуникатором предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" в качестве объектового прибора. "Карат-М" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.

Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

Состав:

• Центральный блок (ЦБ).
• Блок индикации и управления (БИУ).
• Адресный модем (используется для обеспечения связи между ЦБ, БИУ, БШС-4, БШС-4П по адресной двухпроводной линии).
• Универсальный коммуникатор (GSM с 2 SIM + ГТС).
• IP-коммуникатор (интернет, локальные сети, GPRS).

Основные сведения:

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
• Совместим с блоками расширения шлейфов БШС-4, БШС-4П (4 шлейфа).
• ЦБ и БИУ, ЦБ и БШС-4, БШС-4П соединяются с помощью адресной двухпроводной линии.
• БИУ предназначен для управления ЦБ и индикации его состояния.
• БШС-4 и БШС-4П предназначены для расширения информационной емкости прибора КАРАТ-М, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей. БШС-4, БШС-4П принимают и выполняют команды от ЦБ, а также запускают местное оповещение.
• Гибкое программирование параметров прибора с помощью программного обеспечения «Лавина».
• Программирование БШС-4 и БШС-4П осуществляется с помощью перемычек на плате блока (задаются порядковый номер, режимы работы оповещения, дополнительные параметры).
• Авторизация доступа с помощью пароля.
• Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.
• Функции "Тихая тревога" и "Автовозврат" для охранных шлейфов.
• Контроль прибытия наряда.
• Встроенные часы реального времени.
• Ведение журнала событий.
• Размер журнала 32 000 событий.

Центральный блок (ЦБ):

• 24 шлейфа сигнализации с функциями охранных или пожарных. Расширение до 250 при использовании блоков расширения БШС-4, БШС-4П.
• Встроенный адресный модем для связи с БИУ и блоками расширения.
• Объединение шлейфов в логические разделы.
• Раздельная или групповая постановка на охрану (снятие с охраны) ШС электронными ключами Touch Memory или бесконтактными картами Proximity.
• Светодиодная индикация основных режимов работы.
• Автоматический контроль линии оповещения.
• 4 выходных оптореле.
• Встроенный блок резервного питания.
• Защита от глубокого разряда аккумулятора.
• Работа с токопотребляющими извещателями с напряжением 10-25 В.
• Выход 12 В для питания извещателей, защищенный от короткого замыкания.
• Защита от перенапряжения на входе каждого ШС (используются супрессоры).
• Прочный металлический корпус.
• По каналам городской телефонной сети, сотовых операторов GSM, по IP- и GPRS-каналам на пульт интегрированной системы безопасности "Лавина" передаются следующие виды извещений:
  • «Взят на охрану» - ШС прибора поставлен на охрану (с указанием номера электронного ключа).
  • «Снят с охраны» - ШС прибора снят с охраны (с указанием номера электронного ключа).
  • «Тревога» - в охранном ШС прибора сработал извещатель.
  • «Неисправность ШП» - неисправен пожарный шлейф сигнализации.
  • «220 В Норма» - восстановление напряжения сети питания 220 В.
  • «Нет 220 В» - напряжение сети питания 220 В отсутствует.
  • «АБ Норма» - восстановление аккумулятора.
  • «Корпус открыт» - открыт корпус прибора.
  • «Прибор работает» - передается через программируемый интервал времени (от 12 мин до 24 ч).
  • «Корпус закрыт» - выдается при старте прибора, а также после того, как корпус был открыт, а потом закрыт.
  • «Успешное программирование» - после успешного программирования и установки перемычки J1.
  • «Внимание», «Пожар» - в пожарном ШС прибора сработали один или два пожарных извещателя (в зависимости от настроек прибора) соответственно.
  • «Неисправность» - прибор неисправен.
  • «Восст. неиспр.» - неисправность устранена.
  • «Работа под принуждением» - предъявлен ключ с признаком "работа под принуждением".
  • «Программирование др. ключом» - для программирования прибора предъявлен ключ, код которого отличается от кода, записанного в АРМ Администратора.
  • «Постановка бл. ключом» - была произведена постановка ШС на охрану заблокированным ключом.
  • «Снятие бл. ключом» - было произведено снятие ШС с охраны заблокированным ключом.
  • «Неуспешное программирование» - неудачная попытка программирования.
  • «Постановка вне окна времени» - произведена постановка ШС на охрану с нарушением временного расписания.
  • «Снятие вне окна времени» - произведено снятие ШС с охраны с нарушением временного расписания.
  • «Режим программирования» - переход прибора в режим программирования.
  • «Контроль наряда» - предъявлен ключ с признаком "контроль наряда".
  • «Перепостановка» - ШС прибора перепоставлены на охрану.

Блок индикации и управления (БИУ):

• БИУ обеспечивает управление и программирование ЦБ, БШС-4, БШС-4П, просмотр журнала событий, отображение и индикацию текущего состояния прибора.
• Ввод команд управления осуществляется с клавиатуры.
• Авторизация доступа с помощью пароля.
• Программируемые уровни доступа.
• Многоуровневое меню
• "Горячие" клавиши: "авторизация", "отключение сирены", "просмотр тревожных и неисправных ШС".
• Двухстрочный 16-разрядный ЖКИ с подсветкой.
• Встроенный звуковой сигнализатор.
• Светодиодные индикаторы "Питание", "Пожар", "Тревога", "Неисправность".
• Встроенный адресный модем для связи с ЦБ.

Особенности

• Прибор работает в составе интегрированной системы безопасности "Лавина".
• К прибору "Карат-М" подключено максимальное количество коммуникаторов (универсальный – GSM с 2SIM + ГТС и IP-коммуникатор).
• Металлический корпус требует заземления.
• В корпус "Карат-М" устанавливается аккумулятор 12 В, 12 Ач.
• Обратный канал. Обратный канал позволяет управлять прибором из АРМ Оператора: можно сделать запрос о состоянии прибора, а также перепоставить прибор или отдельный раздел на охрану.
• Программирование прибора происходит с помощью средств АРМ Администратора системы "Лавина". На основании выбранных параметров на центральном пульте создается и записывается в электронный ключ переноса данных DS1996L информация о параметрах каждого ШС, общих параметрах прибора, а также список зарегистрированных для данного прибора ключей охраны. Более удобное средство для переноса данных по сравнению с ключом DS1996L - USB программатор.
