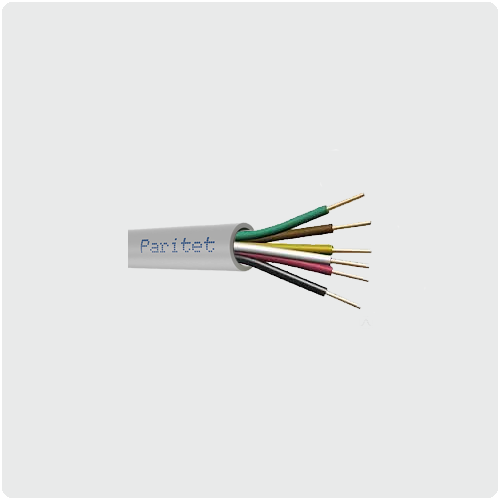

КСПВ - кабель с однопроволочными медными жилами диаметром 0.40 мм, с изоляцией из композиции полиэтилена, с оболочкой из белого ПВХ пластиката, предназначен для внутренней стационарной прокладки.
Основные электрические параметры
| Наименование параметра |
Величина параметра
|
| Электрическое сопротивление токопроводящих жил постоянному току при 20ºС и длине 1 км., не более Ом/км. |
148.0
|
| Сопротивление изоляции на длине 1 км при температуре 20ºС и нормальной относительной влажности, не менее МОм: |
6500
|
| Электрическая емкость для неэкранированных кабелей цепи марок КСПВ, не более нФ/км: "жила - жила" |
60
|
Конструктивные параметры кабеля КСПВ
|
Число жил и
диаметр, мм
|
Размер, мм |
Масса меди, кг/км |
Масса кабеля, кг/км |
Кол-во кабеля в бухте, м |
Индуктивность, мГн/км |
| КСПВ 6х0,40 |
4,7 |
6,8 |
17,8 |
200 |
1,0 |
Условия эксплуатации:
Окружающая среда - от минус 40ºС до плюс 60ºС, в условиях монтажных изгибов - до 0ºС, повышенная влажность воздуха - до 98% при температуре - до 35ºС;
Минимальный радиус изгиба - 10 номинальных наружных диаметров кабеля;
Минимальный срок службы кабеля - 15 лет.
|
