Назначение

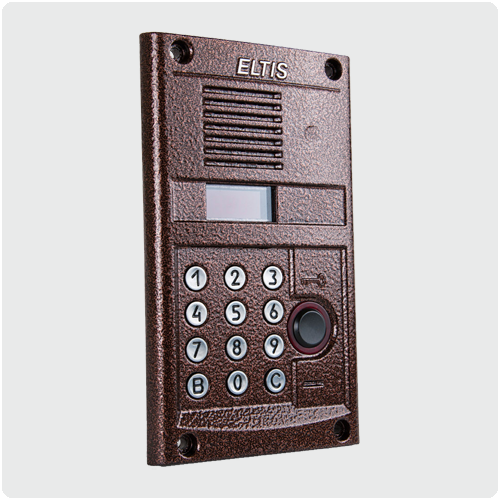

Блок вызова DP420-RD24 (далее БВ) предназначен для работы в составе домофонного комплекса ELTIS420 и обеспечивает санкционированный доступ в подъезды, на лестничные клетки и квартиры жилых домов или на иные объекты в соответствии с одним из признаков:
- общий цифровой код;
- индивидуальный цифровой код;
- бесконтактный электронный ключ;
- нажатие кнопки абонентского пульта после разговора с посетителем.
БВ применяется для ограничения доступа в подъезды жилых домов, в организации и устанавливается на входную дверь или на стену около двери.
Состав домофонного комплекса
DP420-RD24 предназначен для работы в составе домофонного комплекса, содержащего следующие блоки и узлы:
- блок вызова (БВ) DP420-RD24;
- блок питания (БП) PS2-хx (хx – модель блока питания, зависит от типа используемого замка);
- коммутатор (КМ) КМ20-1;
- пульты абонентские (ПА) серий HS-400, HS-300 или аналогичные;
- бесконтактный электронный ключ (брелок стандарта E-Marine);
- ключ ТМ DS1996 фирмы Dallas Semiconductor;
- кнопка выхода В21…В24 или считыватель ST11, ST12;
- электромагнитный замок (МЕ300, МЕ400 или аналогичный).
Примечание.
В качестве бесконтактного электронного ключа можно использовать брелки 07EG или аналогичные на основе кристалла EM4102A6.
Работа с карточками или брелками большего размера не гарантируется.
Функции блока вызова домофона
Функции абонент-посетитель:
- коммутация «посетитель-абонент» в соответствии с набранным номером квартиры;
- дуплексная связь «посетитель-абонент»;
- отображение информации на пятиразрядном семисегментном индикаторе;
- формирование звуковых сигналов при:
- нажатии на кнопки клавиатуры;
- вызове абонента;
- открывании электромагнитного замка;
- некорректных действиях пользователя;
- отзвон жильцу на ПА при открывании двери подъезда ключом, записанным на его квартиру¹;
- подсветка клавиатуры в темное время суток;
- защита от подбора кодов и паролей;
- управление различными типами электромагнитных замков:
- нажатием кнопки абонентского пульта;
- набором общего и (или) индивидуального кода открывания замка;
- бесконтактным электронным ключом;
- нажатием кнопки "Выход".
Функции обслуживания:
- программирование и управление системой с помощью цифровой клавиатуры;
- доступ к программированию системы через пароль установщика;
- возможность установки пароля администратора, неизвестного установщику;
- доступ к программированию ключей и индивидуального кода каждого абонента через индивидуальный пароль;
- программное регулирование времени открывания замка от 1с до 9с;
- программное отключение отдельных абонентов;
- программная регулировка громкости служебных звуковых сигналов1;
- сохранение информации в энергонезависимой памяти;
- считывание и запись конфигурационных данных блока вызова c помощью ключа ТМ DS1996;
- обмен информацией с АРМ «ЭЛТИС – Сервис».
- обновление версии программы блока вызова c помощью ключа ТМ DS1996.
* ¹ Для БВ с версией программного обеспечения 4.29 и выше.
Технические характеристики
| Тип кабеля связи с коммутатором |
Трехпроводный* |
| Максимальное количество абонентов |
20 |
| Максимально допустимый номер квартиры |
1999 |
| Количество цифр в общем коде |
4 |
| Количество цифр в индивидуальном коде |
4 |
| Допустимое число попыток подбора кода или пароля |
3 |
| Максимальное количество электронных ключей, записываемых в память БВ |
140 |
| Количество комбинаций электронного ключа |
224 |
| Время, отведенное на ввод одной цифры номера квартиры, сек., не более |
5 |
| Время формирования сигнала вызова, сек., не более |
60 |
| Время, отведенное на ответ посетителю, сек., не более |
90 |
| Время срабатывания электромагнитного замка, сек., не более |
1…9 |
| Максимальная мощность потребления (без электромагнитного замка), Вт |
7 |
| Максимально допустимое сопротивление линии связи, Ом |
30 |
| Напряжение питания блока вызова, В |
~13...15, (+16…21) |
| Габаритные размеры, мм, не более: |
125х210х40 |
| Масса, кг, не более: |
0.75 |
Примечание:
| * Тип прокладки кабелей связи между коммутатором и пультами абонентскими – координатно-матричный. |
| Блок вызова соответствует климатическому исполнению У1.1 по ГОСТ15150-69:. |
| температура окружающей среды |
(-40...+40)°С; |
| относительная влажность |
до 98% при 25°С 6 мес. в году; |
| атмосферное давление |
(650...800) мм. рт. ст |
|
|
