Основные характеристики:
- Защита от неправильного включения
- Выбор типа замка
- Режим ACCEPT*
- Режим TRIGGER*
- Режим Консьерж*
- Быстрый монтаж и подключение
- Программирования мастер-ключей, блокирующих ключей
- Записи содержимого памяти контроллера в ключ DS1996 и наоборот
- Программирования с ПК (с помощью адаптера Z-2)
Технические характеристики:
Напряжение питания: 8-18V DC
Ток потребления: 20 mA
Ток коммутации: 5А
Количество ключей/карт (max): 1364 шт.
Тип ключей: DS1990A, RFID карточки/брелки
Встроенная энергонезависимая память (EEPROM)
Выходы МДП транзистор: 1шт.
Количество подключаемых считывателей: 1шт.
Установка длительности открывания замка: от 0 до 220 cек.
Световая/Звуковая индикация режимов работы: встроенный зуммер, светодиод
Перемычка для выбора типа замка: электромагнитный, электромеханический
Рабочая температура: от -40°С до +50°С
Габаритные размеры (mm): 45х25х14
Режимы работы:
*Режим ACCEPT- позволяет восстановить базу данных ключей. Активизировав режим ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.
*Режим TRIGGER- управление работой замка: вкл./выкл. Одно касание ключа- замок закрыт; второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.)
*Режим Консьерж - управление разрешением доступа. Блокирующий ключ, разрешает или запрещает открывание двери всем остальным прописанным ключам. Режим Консьерж удобен в случаях, где необходимо выполнить условие при котором нельзя входить в помещение если там нет ответственного лица (хозяин блокирующего ключа).
Применение:
Предназначен для управления электромагнитными и электромеханическими замками. Габариты изделия позволяют устанавливать его, как и внутри замка, так и отдельно. Работает с ключами Touch Memory DS1990А и с RFID картами/брелками.

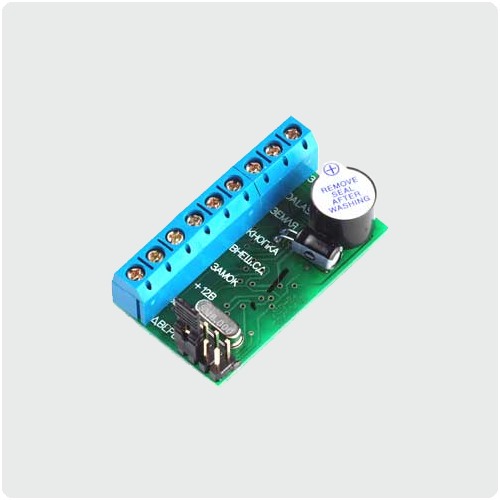

Контроллер Z-5R позволяет подключить следующее оборудование:
•1• Датчик открытой двери
•2• Блок питания
•3• Электромагнитный/электромеханический замок
•4• Внешний светодиод
•5• Кнопка открывания замка
•6• Внешний зуммер
•7• Считыватель Matrix-II
|
