Объектовый прибор "Карат" с БИУ TFT с УК и IP
Отзывы о товаре (0 мнений)Главная / Оборудование для пультовой охраны / Интегрированная система безопасности "Лавина" / Объектовые приборы / Приборы с УК и IP-коммуникаторами (2 канала)
28 880.00сом
Объектовый прибор "Карат" с БИУ TFT с УК и IP
Оценить:
На складе: под заказ
Код товара: 0152
Страна-производитель: Россия
Производитель: Сибирский Арсенал
Гарантия: 12 месяцев

Уточняйте цену и наличие на складе!
Назначение

«Карат» с БИУ TFT с универсальным и IP-коммуникатором предназначен для работы в составе интегрированной системы безопасности "ЛАВИНА" в качестве объектового прибора. "Карат" обеспечивает централизованную и локальную охрану объектов, оборудованных охранными и пожарными извещателями.

Обеспечивает оперативный мониторинг состояния средних и больших объектов, сохранение информации в виде журнала событий и отображение текущего состояния объектов.

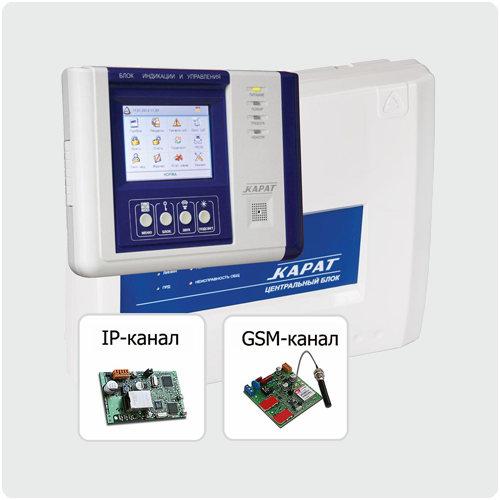

Состав:

  • Центральный блок (ЦБ).
  • Блок индикации и управления с цветным сенсорным экраном (БИУ TFT).
  • Адресный модем (используется для обеспечения связи между ЦБ, БИУ TFT, БШС-4, БШС-4П, БР-4 и приборами управления по адресной двухпроводной линии).
  • Универсальный коммуникатор (GSM с 2 SIM + ГТС).
  • IP-коммуникатор (интернет, локальные сети, GPRS).

Особенности

  • Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
  • Информация о состоянии прибора и внешних блоков отображается на цветном ЖК-экране БИУ TFT. Управление системой осуществляется через сенсорное меню БИУ TFT.
  • Прибор автоматически определяет нужный режим работы: если при сканировании были найдены подключенные коммуникаторы (универсальный или IP), то прибор будет работать как объектовый прибор системы «Лавина»; если коммуникаторы не подключены, то прибор работает в автономном режиме.
  • ЦБ позволяет подключить до 24 шлейфов сигнализации (ШС), каждый с функциями охранного или пожарного. При подключении блоков расширения БШС4 или БШС4П (со встроенным резервированным источником питания) количество ШС может быть увеличено до 250.
  • Возможность подключения блоков реле БР-4. БР-4 управляет четырьмя реле с перекидными контактами с возможностью автоматического отключения реле по срабатыванию линии контроля.
  • Возможность подключения приборов оповещения «Рокот-2» вариант К, приборов управления пожаротушением «Пирит ПУ» вариант К, контрольно-пусковых шкафов ШКП-04…75, турникетов SA-303.
  • Для автоматического управления приборами и устройствами предусмотрены сценарии, т.е. последовательность действий, выполняемых прибором «КАРАТ» при возникновении событий «тревога» и «пожар».
  • Выносной блок индикации и управления БИУ TFT устанавливается на расстоянии до 200 м от центрального блока, а при питании блока от отдельного источника до 1000 м.
  • Раздельная или групповая постановка ШС на охрану (снятие с охраны).
  • Управление с клавиатуры БИУ TFT и электронными ключами Touch Memory (считыватель ключей в комплекте с прибором). При использовании универсального считывателя «Портал» возможно управление ключами TM, бесконтактными Proximity-картами, радиобрелоками, цифровым кодом (вводится с кодонаборной клавиатуры).
  • При работе в системе «Лавина» в память прибора можно занести охранный ключ с признаком «работа под принуждением».
  • Возможность использования ключа «Контроль наряда» с передачей извещения «Контроль наряда» на БИУ TFT и/или пульт централизованного наблюдения «Лавина».
  • Энергонезависимые часы реального времени и журнал событий. Регистрация до 30 000 событий. Возможность выгрузки событий в USB-флешку.
  • Гибкая настройка конфигурации прибора с помощью программного обеспечения «Лавина».
  • Гибкое программирование параметров прибора с помощью USB-flash памяти.
  • Голосовые извещения при появлении событий Тревога, Внимание, Пожар, Неисправность.
  • Возможность назначать текстовые метки (пояснения) для блока, раздела, ключа, ШС, реле.
  • Виртуальные ключи (пароль-код). С помощью виртуального ключа пользователь может лично ставить под охрану и снимать с охраны только свой раздел(-ы), введя свой код в подменю Личн. код.
  • Три уровня доступа к органам управления прибора обеспечивают защиту от несанкционированного управления прибором.
  • Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов сигнализации. Автовозврат в режим охраны происходит, если через 4 минуты после нарушения ШС восстановился. При этом линия ПЦН восстанавливается, а остальные встроенные и внешние оповещатели остаются в режиме тревоги. При повторных нарушениях ШС формируется звуковой сигнал и линия ПЦН размыкается.
  • Для передачи сигнала тревоги по проводным линиям ЦБ имеет 4 выхода ПЦН типа «сухой контакт». Передача сигналов тревоги осуществляется разрывом либо замыканием линий ПЦН с помощью контактов реле.
  • Четыре выхода оповещения: «Лампа», «Сирена», «Оповещение о пожаре» (далее «Оповещение») и «Неисправность» с автоматическим контролем соединительных линий на обрыв и короткое замыкание.
  • Автономная охрана, при питании от сети переменного тока или аккумулятора, с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.
  • При отключении питания прибор запоминает состояние ШС.
  • Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.
  • Работает с токопотребляющими извещателями, с напряжением питания 10-25 В.
  • Для защиты от перенапряжения на входе каждого ШС применяются супрессоры.
  • Выход «+12 В» для питания и сброса извещателей.
  • Выход «Вых» с выходным напряжением 12 В для питания БИУ, извещателей или оповещателей.
  • По каналам городской телефонной сети, сотовых операторов GSM, IP- и GPRS-каналам на пульт интегрированной системы безопасности «Лавина» передаются следующие виды извещений:
    • «Взят на охрану» – ШС прибора поставлен на охрану (с указанием номера электронного ключа).
    • «Снят с охраны» – ШС прибора снят с охраны (с указанием номера электронного ключа).
    • «Тревога» – в охранном ШС прибора сработал извещатель.
    • «Неисправность ШП» – неисправен пожарный шлейф сигнализации.
    • «220 В Норма» – восстановление напряжения сети питания 220 В.
    • «Нет 220 В» – напряжение сети питания 220 В отсутствует.
    • «АБ Норма» – восстановление аккумулятора.
    • «Корпус открыт» – открыт корпус прибора. «Прибор работает» – передается через программируемый интервал времени (от 12 мин до 24 ч).
    • «Корпус закрыт» – выдается при старте прибора, а также после того, как корпус был открыт, а потом закрыт.
    • «Успешное программирование» – после успешного программирования и установки перемычки J1.
    • «Внимание», «Пожар» – в пожарном ШС сработали один или два пожарных извещателя (в зависимости от настроек прибора) соответственно.
    • «Неисправность» – прибор неисправен.
    • «Восст. неиспр.» – неисправность устранена.
    • «Работа под принуждением» – предъявлен ключ с признаком «работа под принуждением».
    • «Программирование др. ключом» – для программирования прибора предъявлен ключ, код которого отличается от кода, записанного в АРМ Администратора.
    • «Постановка бл. ключом» – была произведена постановка ШС на охрану заблокированным ключом.
    • «Снятие бл. ключом» – было произведено снятие ШС с охраны заблокированным ключом.
    • «Неуспешное программирование» – неудачная попытка программирования.
    • «Постановка вне окна времени» – произведена постановка ШС на охрану с нарушением временного расписания.
    • «Снятие вне окна времени» – произведено снятие ШС с охраны с нарушением временного расписания.
    • «Режим программирования» – переход прибора в режим «Программирования».
    • «Контроль наряда» – предъявлен ключ с признаком «контроль наряда».
    • «Перепостановка» – ШС перепоставлены на охрану.

Технические характеристики

Кол-во шлейфов, при подключении блоков расширения БШС4 или БШС4П 250
Кол-во шлейфов на плате ЦБ 24
Емкость памяти кодов идентификаторов (Ключи ТМ, брелоки, Proximity-карты, цифровые коды) 250
Емкость журнала событий 30 000
Общее сопротивление линии питания БИУ, не более 20 Ом
Длина адресной линии, не более 1000 м
Сопротивление адресной линии, не более 250 Ом
Информативность (кол-во видов извещений) 12
Напряжение на входе ШС при номинальном сопротивлении шлейфа 17±2 В
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более 1,5 мА
Ток потребления по выходу «12В» для питания извещателей, не более 250 мА
Ток потребления по выходу «Лампа» для питания световых оповещателей, не более 200 мА
Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более 500 мА
Ток потребления по выходу «Оповещение», не более 200 мА
Регистрируются нарушения пож./охр. шлейфа длительностью, более 350 мс
Не регистрируются нарушения пож./охр. шлейфа длительностью, менее 250 мс
Диапазон рабочих температур ЦБ -30...+50 °С
Диапазон рабочих температур БИУ TFT +5...+55 °С
Относительная влажность воздуха при температуре +35 °С, без конденсации влаги, не более 90%
Напряжение питания (ток переменный) 187…242 В
Напряжение питания (ток постоянный) 11,8…14,0 В
Напряжение питания БИУ TFT от ЦБ 10-14 В
Мощность, потребляемая от сети, не более 15 ВА
Номинальная емкость резервной аккумуляторной батареи 7 Ач
Ток потребления от аккумуляторной батареи в дежурном режиме (при отсутствии внешних потребителей), не более 220 мА
Ток потребления прибора с подключенными коммуникаторами, не более 240 мА
Ток потребления БИУ TFT 200 мА
Масса ЦБ без аккумулятора, не более 2,5 кг
Масса БИУ, не более 0,3 кг
Габаритные размеры ЦБ 325x260x90 мм
Габаритные размеры БИУ 190x146x44 мм
Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее 40 000 ч
Срок службы, не менее 10 лет
